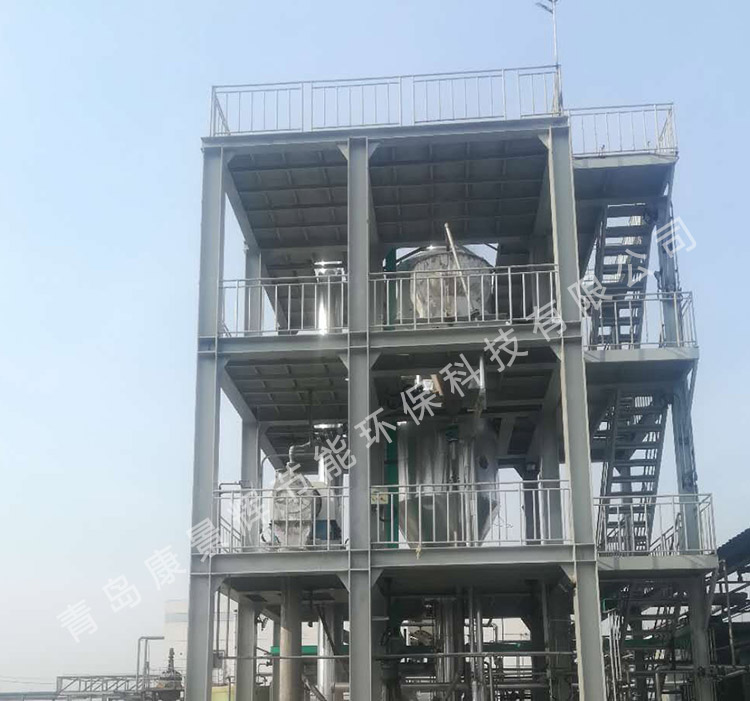

項目名稱：環氧樹脂廢水處理案例
蒸發器類型：MVR蒸發器
設備規格：處理量150T/D
項目概述：
水質特點與工藝分析：所處理物料為含鹽有機物廢水，該廢水中含有氯化鈉、高COD、老化樹脂、甘油富集等問題，處理難度大。需要進行前處理后，然后進入蒸發huan系統。
本項目針對水質條件采用MVR強制循環蒸發器，主體材質選用鈦材。


蒸發系統的流程：
原液首先和返回的母液進入預處理系統處理掉大部分不利于蒸發系統運行的物質之后再進入預熱系統預熱。
預熱后的混合液再進入MVR強制循環蒸發器的循環泵的進口，物料經過循環泵的作用，在加熱室吸收蒸汽側的熱量，然后在結晶器沸騰，沸騰蒸發的二次蒸汽上升，濃縮液受重力影響停留在分離器底部。經過蒸發后，分離器的料液濃度上升，物料濃度達到60%，排出分離器，進入稠厚器，再進入離心機，得到晶體，母液返回預熱系統。
二次蒸汽流程：
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出系統
蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽進入蒸汽壓縮機入口，溫度升高，再沿著二次蒸汽出口管道進入加熱器的蒸汽程。
二次蒸汽在加熱器中換熱后冷凝成水，去往預熱器為原料預熱。
